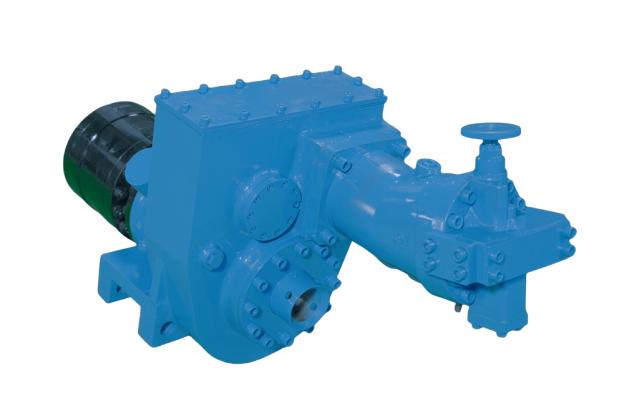

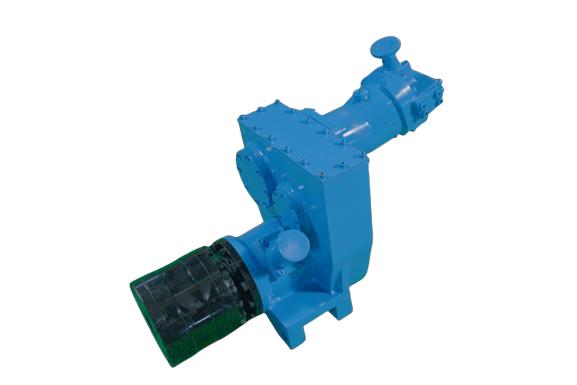

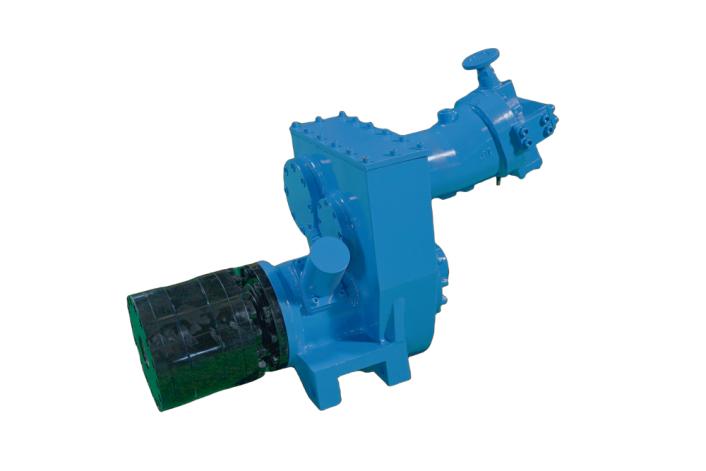

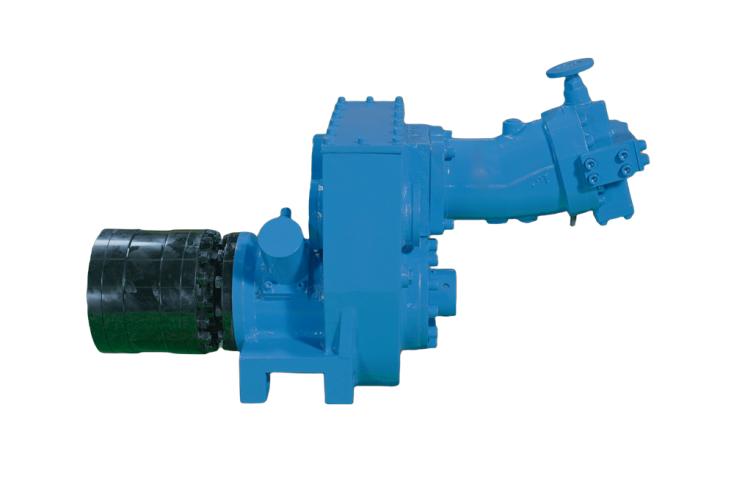

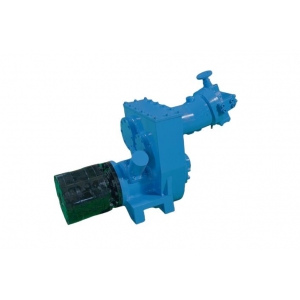

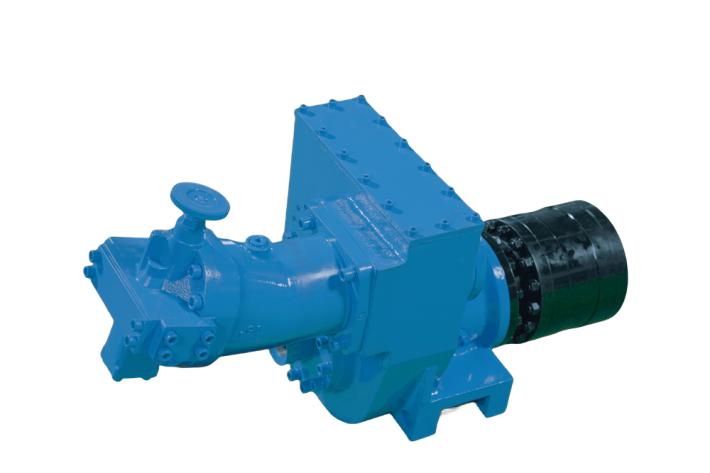

ZDY4000坑道鉆機動力頭由液壓卡盤、減速箱、液壓馬達組成，可適應更大硬度f7巖層的鉆孔作業。適用于煤礦或隧道全斷面掘進機超前鉆探、抽放瓦斯、探放水、巖層鉆孔注漿使用。
主要技術特點
1、主軸采用中空設計，動力頭配油液壓卡盤。鉆桿可以從主軸尾部穿入，配用鉆桿不受長度限制。
2、減速箱采用多級大傳動比，扭力大、轉速低不易卡鉆。
3、減速箱體采用整體鑄45#鋼。整體剛性好。
4、選用華德/邵液A6V液壓馬達，扭力大性能穩定。
5、結構緊促，適用于礦用全液壓坑道鉆機、履帶式深孔定向鉆車、機載超前鉆注一體機。
6、可更換不同型號卡瓦，適用各大小鉆桿。
主要技術參數
|
序號 |
主機項目 |
參數 |
序號 |
主機項目 |
參數 |
|
1 |
動力頭更大扭矩 |
4000N.m |
7 |
額定工作壓力 |
26MPa |
|
2 |
卡盤更大通過直徑 |
75mm |
8 |
液壓卡盤額定工作壓力 |
16MPa |
|
3 |
額定輸出轉速 |
158r/min |
9 |
沖洗水流量 |
30L/min |
|
4 |
齒輪箱速比 |
7.889 |
10 |
沖洗水壓力 |
1.5～2MPa |
|
5 |
鉆孔直徑 |
Φ94/Φ113 |
11 |
外形尺寸（長×寬×高）mm |
1230×440×630 |
|
6 |
動力頭所需流量 |
200L/min |
12 |
重量 |
450kg |
