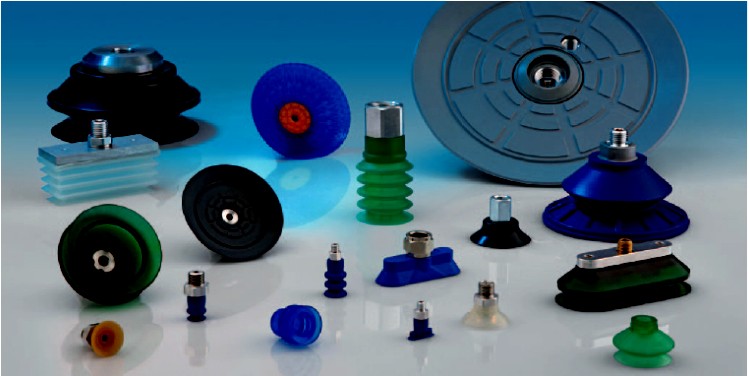

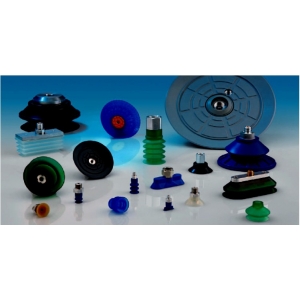

真空吸盤

      真空吸盤的形狀、尺寸和材料多種多樣，它們是搬運系統與工件之間的連接部件，通過使用不同的吸盤，可以提升和運送各種類型的物體。為確保真空系統的安全運行，選擇合適的吸盤非常重要。真空吸盤的形狀分為扁平吸盤和波紋吸盤兩種。

吸力的計算

計算所得的吸力僅僅是理論值，在實際應用中還必須考慮很多重要因素，如吸盤的大小和形狀、工件的表面光潔度和硬度 (變形性)。因此，我們建議安全系數 (S) 至少為 2 倍。德國事故預防法規要求的更低安全系數為 1.5 倍。如果工件需要旋轉或翻轉，建議選取安全系數為 2.5 或更高，以滿足翻轉過程中所需要的力。
吸盤吸力計算公式：F=△P×A×μ
F=吸力（無安全系數，純靜態）
△P=大氣壓強與真空系統的壓差
A=有成效面積（每個吸盤下真空狀態下的有效面積）
μ=摩擦系數

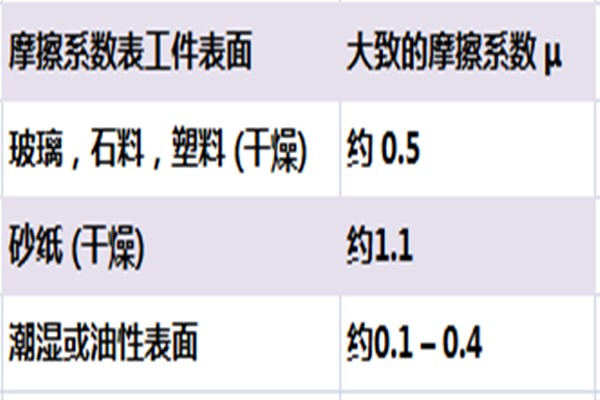

摩擦系數

      摩擦系數“μ”指的是兩表面間的摩擦力與作用于其一表面上的垂直力之比值。通常真空吸盤和工件之間的摩擦系數不是固定值，而是必須要通過測試來確定，工件表面狀況 (粗糙/干燥/潮濕/油性)或吸盤的屬性 (結構/密封唇/密封圈/吸盤材質/肖氏硬度) 都對摩擦系數有著顯著的影響。

吸盤的存放與清洗

鑒于吸盤合成橡膠材料的敏感性，儲存及清洗吸盤時請注意：
       吸盤應該在陰涼 (0°C–15°C, 更高 25°C)，避光，干燥，無灰塵，無臭氧和不受壓力的環境下存放。臭氧，光照 (尤其是紫外線)，熱量，氧氣，濕氣，以及機械外力會縮短吸盤的壽命。可使用肥皂和溫水清洗吸盤，然后在室溫下晾干。

真空吸盤的技術參數

      準確計算每樣元件的參數在設計真空系統中是必不可少的。參數表中給出的是在 -0.6 bar 真空度下于干燥或油性工件表面測定的數值，不包括安全系數。在實際應用中，還應考慮到由于摩擦系數或者工件的透氣性所造成吸力的衰減。以下是一些與真空吸盤相關的重要參數。

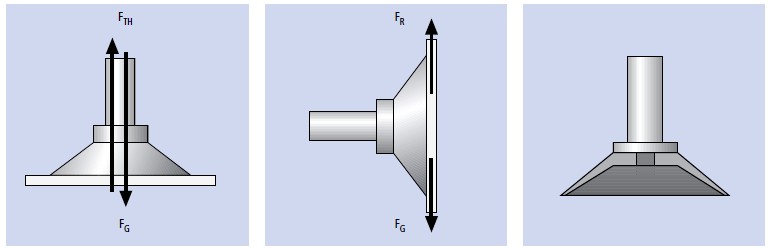

                                                 理論吸力                                              側向力                                                內部體積

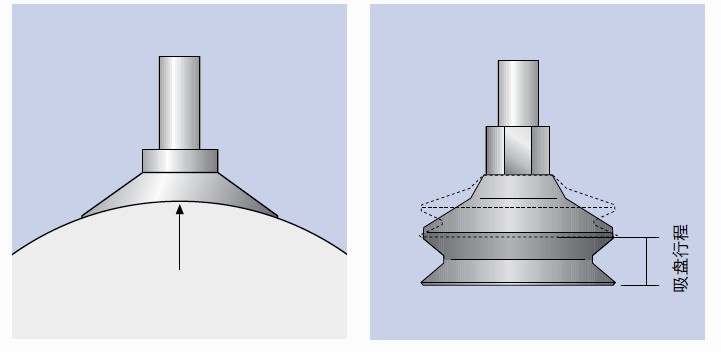

                                              工件朂小曲率半徑                                                           吸盤壓縮行程
